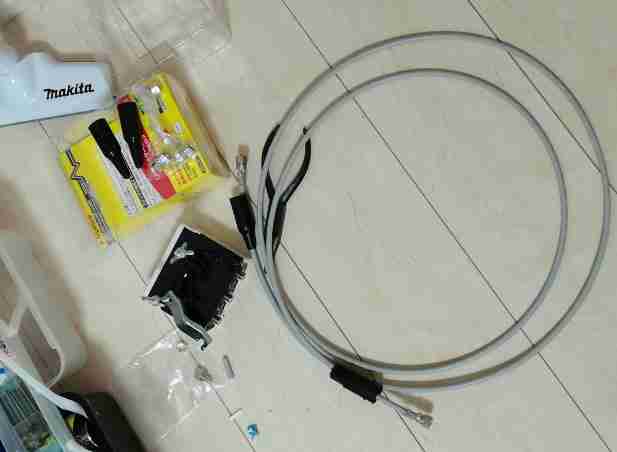

混合器を設置　(2020年10月26日月曜日)

津に向けて８素子のアンテナを追加 →
したので、混合器を追加します。

10/1026-6

10/1026-7

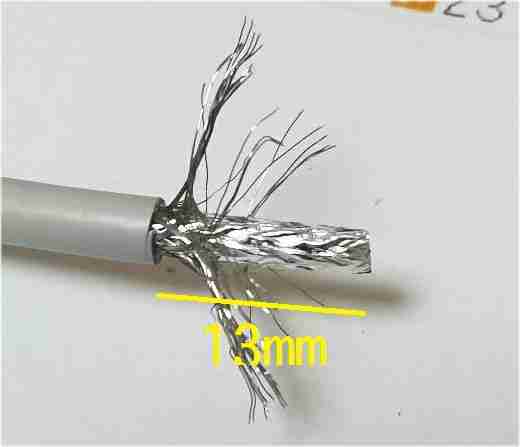

外被を
13mm剥ぐ →

10/1026-8

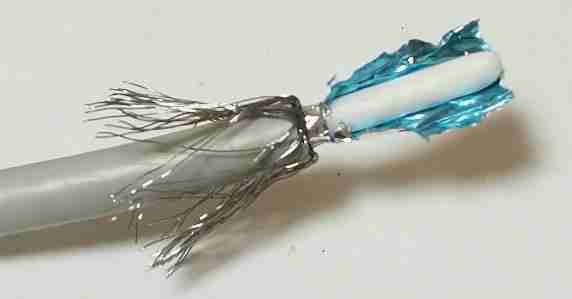

アルミ箔はカッターで
簡単に切れる。

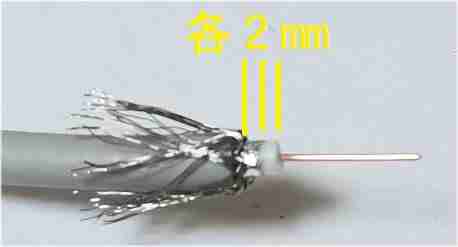

10/1026-9

10/1026-9

10/1026-a

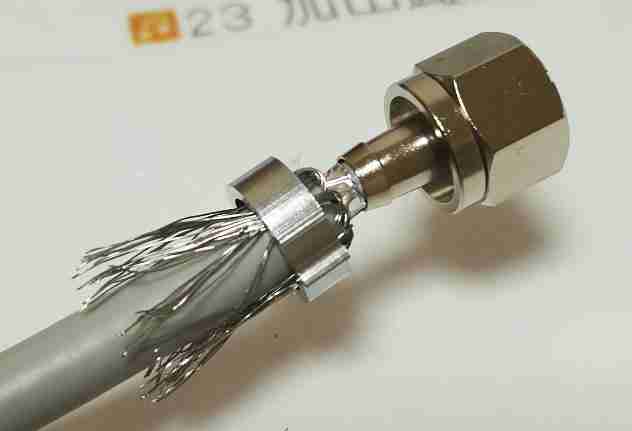

アルミ箔と網編みの
隙間に差し込む
10/1026-b

10/1026-b

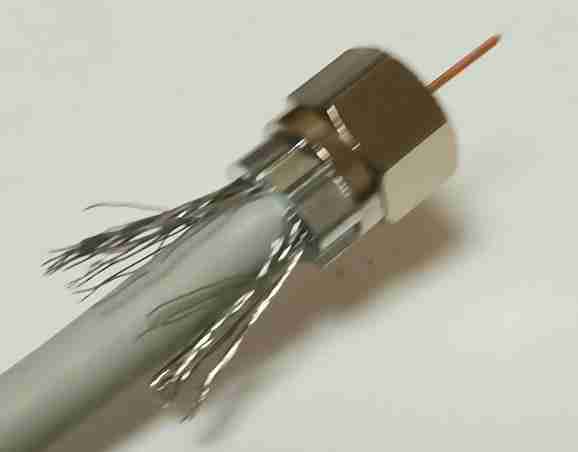

しっかり差し込んで →

10/1026-c

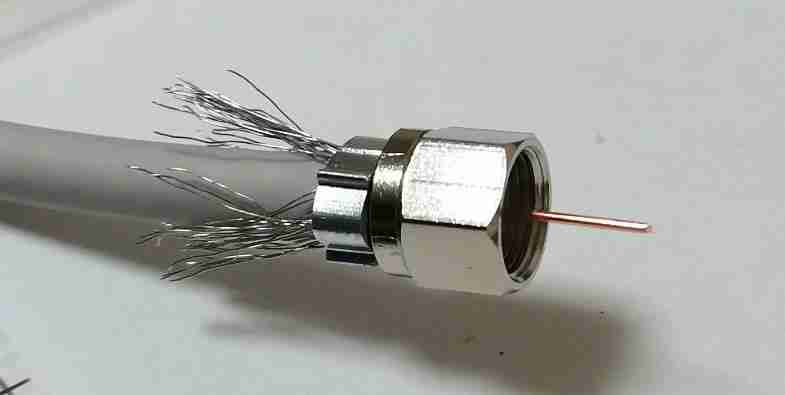

　　リングをかしめて
　　芯線をカットすれば、
← 完成


地域型の混合器が必要か

瀬戸タワー　23チャンネルまで

NHK津　　 28

三重テレビ　27

マスプロ
UU7FLH(23,25) 中京・静岡地区
八木アンテナ　UDM-231　

10/1026-d
