- ブースター改造 (2020年10月27日 火曜日)
-
地デジの直下型ブースター に電力を供給するため
BSブースターを改造します。
|
|

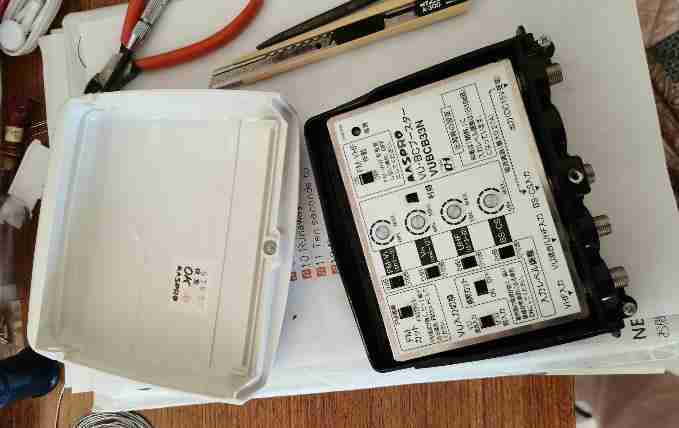

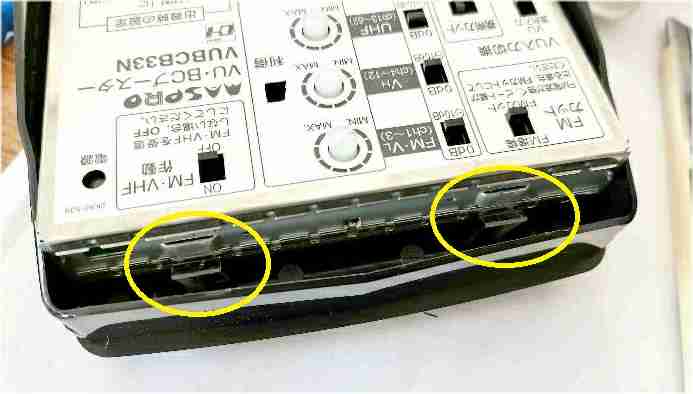

← フックを外すと
本体が外れます

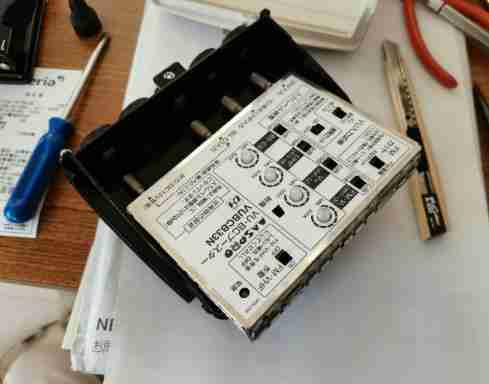

本体はシールドされています。

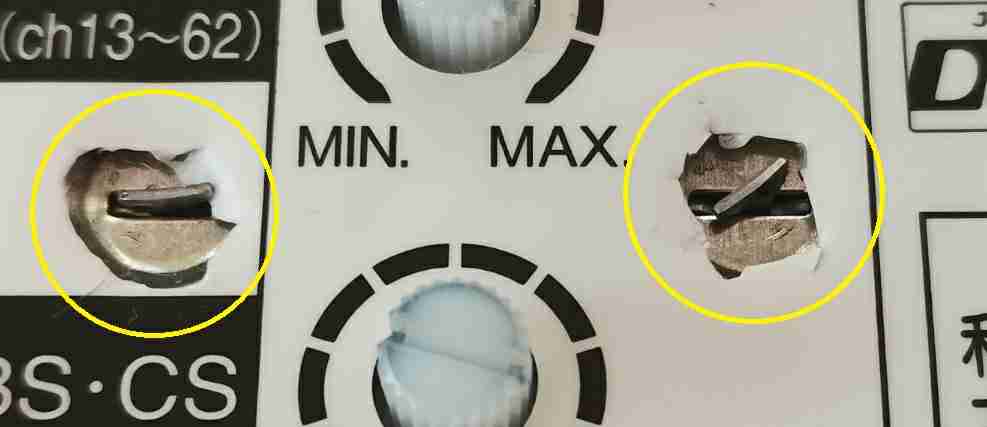

基板のシールドとの接続を戻します。

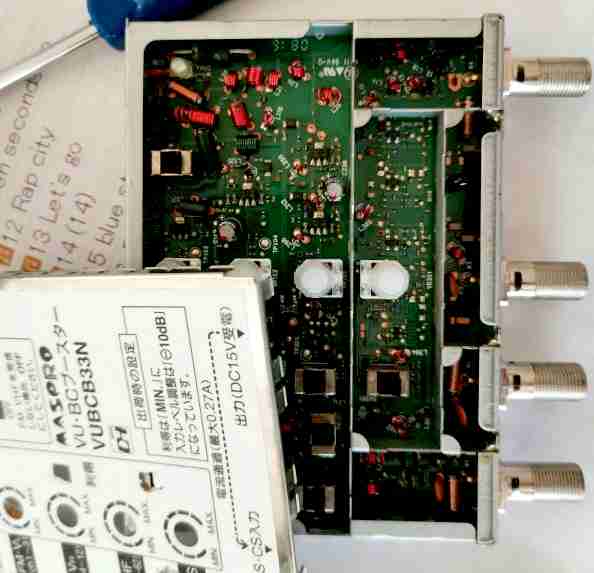

← 表側のシールドを外した状態。

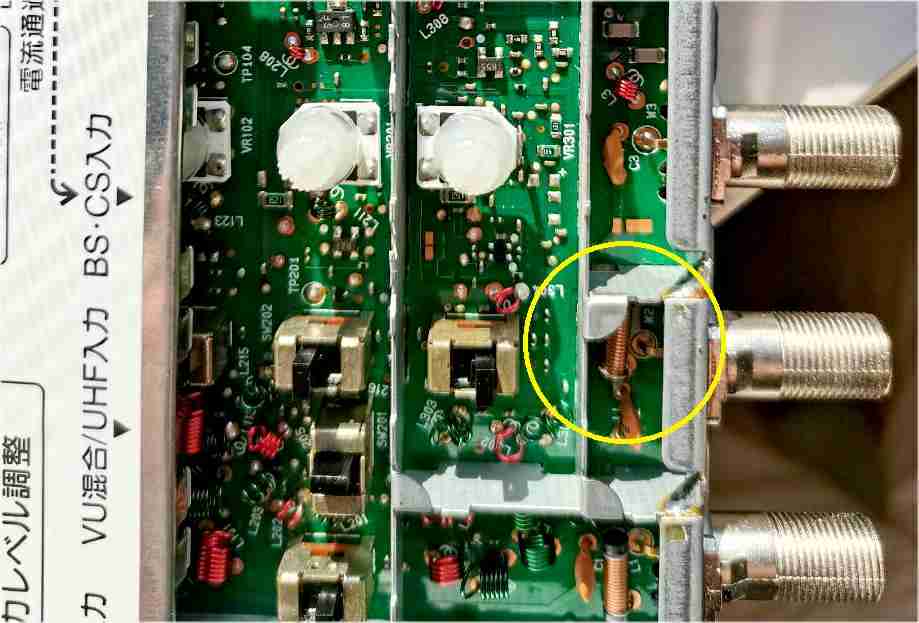

UV入力とグランドの間にチョークが有ります。
アンテナへ電力を供給するには、邪魔。
|

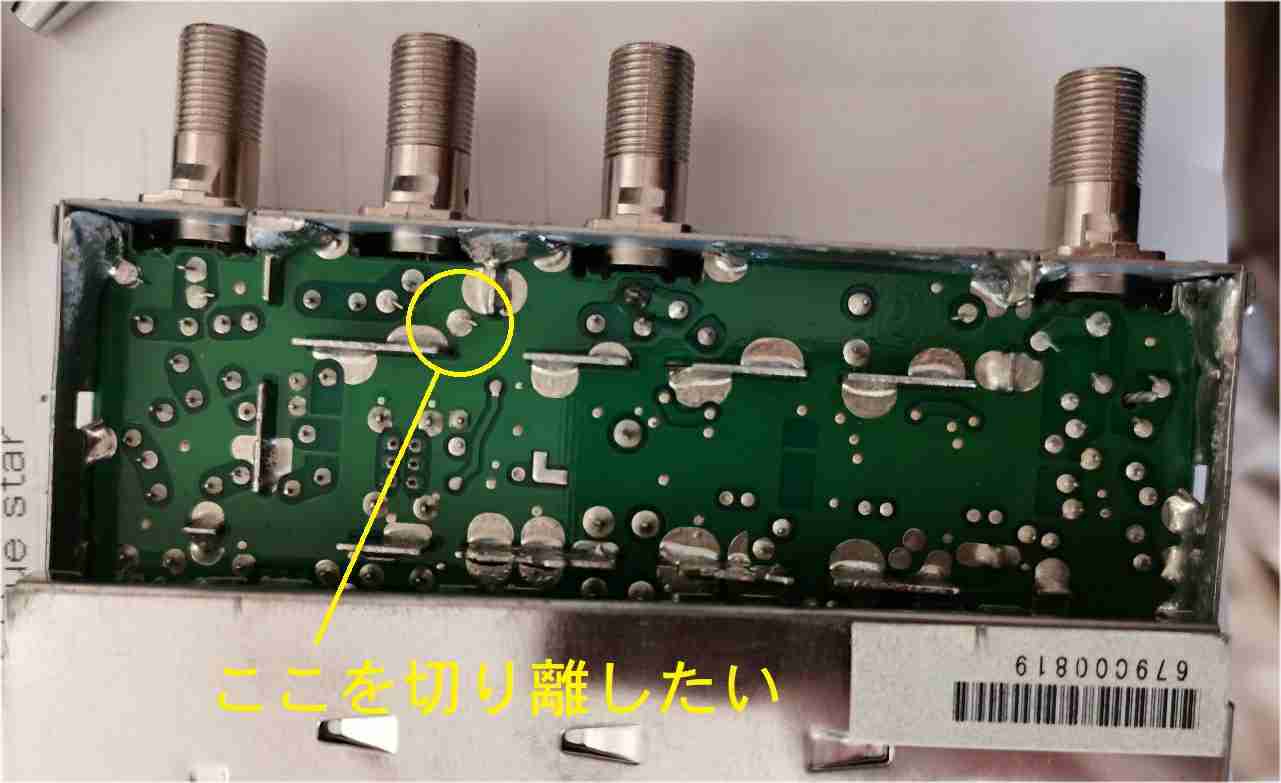

パターンをカット出来れば一番良いのですが、、
簡単にはカットできない？

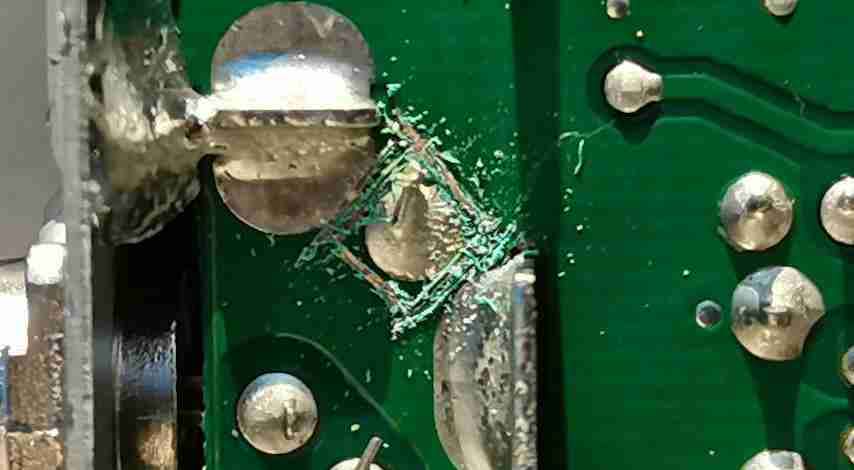

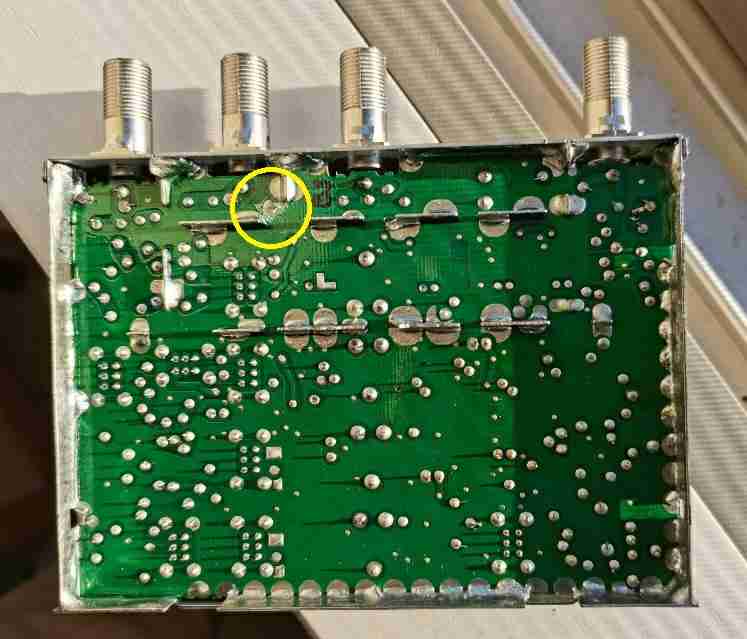

← テスターでチェックしながらカット
でも、なかなか、導通が切れない。
はんだを溶かしてチョークを引き抜くしかないか？
|
