- ＡＩＷＡのラジカセを改造 (その２)
-

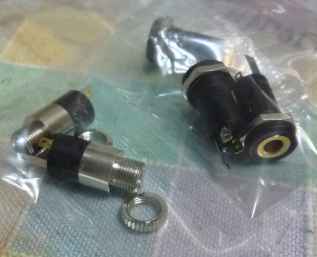

注文していたジャックが届きました →

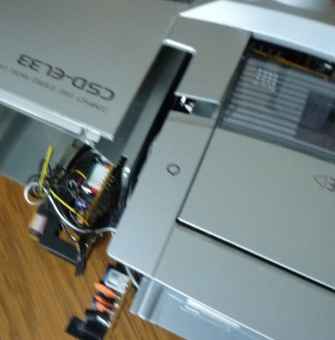

改造開始。
|

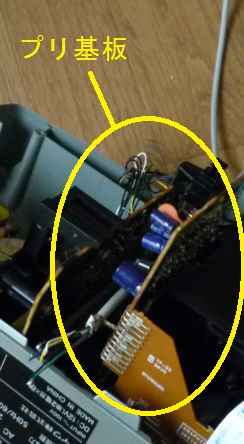

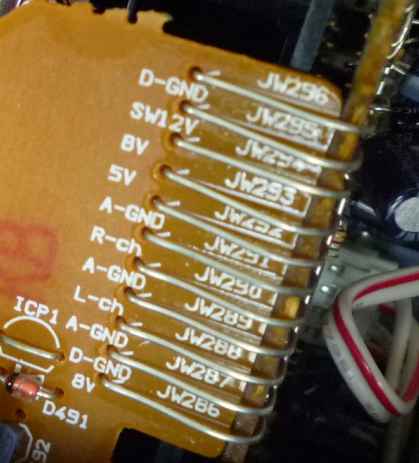

プリ基板とパワー基板は底部を通過。
|
パワーアンプはロームの ＢＡ５４１７
ゲインはありそう。
入力インピーダンスは30KΩとなっている。
-

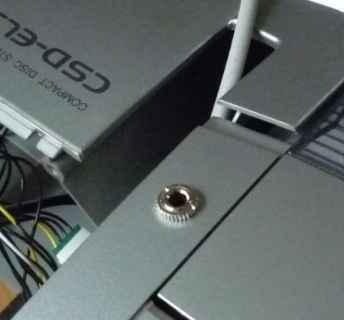

ジャック取り付け完了
ジャックはかなり固くて、抜き差しには力が要りそうでしたが、
← 取り付けてみたら案外良い感じ、です。

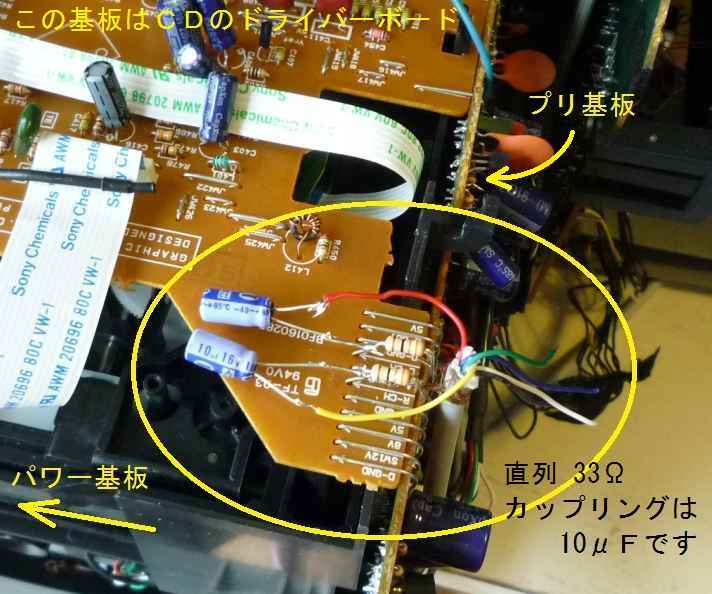

配線完了、動作テスト → ＯＫ。
完成しました。
意外にも、ボリュームが利きます。
全体として、良い感じです。

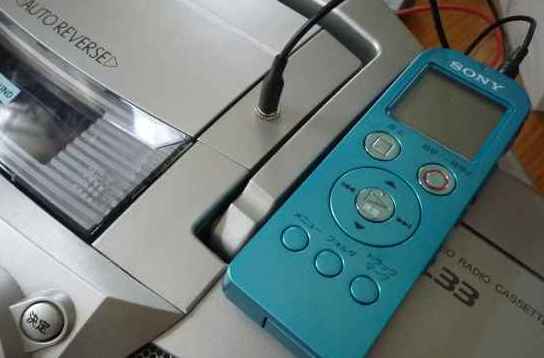

ＩＣレコーダーの電源を入れると
ソース側の音が小さくなり、レコ
ーダーの音になります。
レコーダーの出力インピーダンスが
大きく変化するようです。
-
組み立て完了。

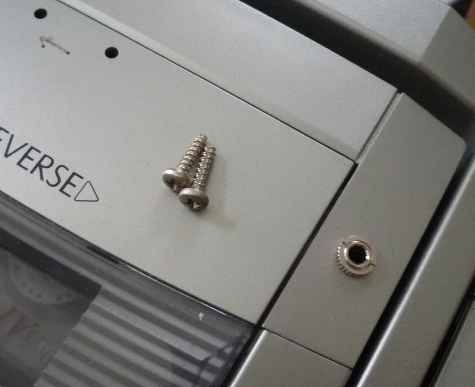

ところが、ネジが２本余ってしまった。
しっかり点検しながら組み立てたのに〜
不思議だ〜
|
|
