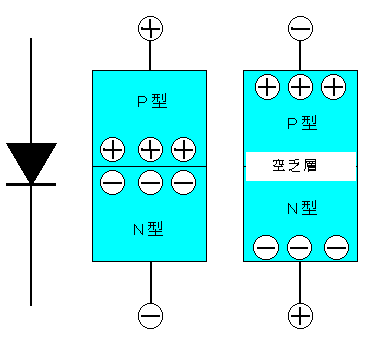

ダイオードの記号は矢印です。 矢印の方向に電流が流れます。 電気はプラスとマイナスがあります。 プラスとプラスは反発します。 マイナスとマイナスも反発します。 ＰからＮへ流れます。 ＮからＰへは流れません。 Ｐの中にあるプラスの部分は、ホントは電子が無い穴です。 これをホール(正孔)と言います。電子はマイナスです。 電子が一つ足りない所(電子の穴)は、あたかもプラスのように動くのです。

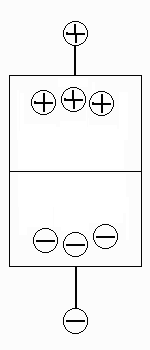

	Ｐ型の半導体は電子が足りない孔(正孔)があります。 この孔はあたかもプラスのように動きます。 つまりマイナス側に引っ張られて下へ動いて行きます。
	Ｎ型の半導体は電子が余っています。 電子はマイナスの電荷を持っています。 電子はプラスに引っ張られて上へ上がって行きます。
	プラスのキャリア(正孔)とマイナスのキャリア(電子)が出会うと、 電子が正孔に落ち込みます。 この結果それぞれのキャリアは消滅します。 これを再結合と言います。 結果として、電子が下(Ｎ型)から上(Ｐ型)へと流れて行くのです。

電子がＰとＮのつなぎ目を通るときに、エネルギーを出します。 目に見えるエネルギーにした物が発光ダイオードです。 エネルギーの大きさは、物質に寄って決まります。 物質を変えると、色々な色を作ることが出来ます。

エネルギーのレベルが小さいと、出る電波の長さが長くなり、目に見えない光『赤外線(せきがいせん)』になります。 エネルギーを高くすると赤くなり、もっと短い電波にすると黄色、青となり、紫になるはずです。 青は難しかったのですが、最近『青』も出せるようになりました。

赤外線の発光ダイオードは、リモコンの送信機に使われています。

ダイオードに光を当てると、電気が発生します。『太陽電池』です。

ダイオードで熱を出したり、熱を吸収する事もできます。 『ペルチェ素子』と言います。 半導体でれいぞうこを作ると、モーターが無いので、とても静かです。 びょういんやホテルなどのへやで使うと良いですよね？ とても小さいので手のひらに乗る、小がたのれいぞうこを作ることも出来ます。

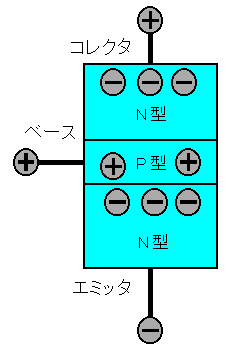

ベースからエミッタへ電流をながします。 (電子は電流とは逆に動くので、電子はエミッタからベースに流れます) このとき、ベースを うすくすると、エミッタから入った電子がいきおいあまって コレクタへ飛び込んじゃう。

ベースを、と〜っても　うすくすると、エミッタからベースへ入った電子のほとんどが、 ベースを突き抜けてコレクタへ飛び込んじゃうのです。

すると、少しのベース電流で、大きなコレクタ電流をせいぎょ出来ます。 これを 増幅 と言います。

ベース電流の10倍〜100倍のコレクタ電流が流れます。 つまり信号を10倍〜100倍に増やすことができます。
