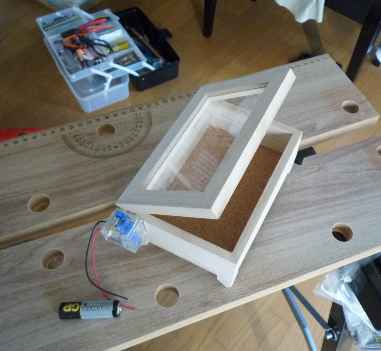

100円ショップで買った木の箱に
モーターを取り付けてみました。
|
拍手するとドアが開く 2013年02月25日 (月曜日)
-
菰野の木工屋さんから、拍手するとほこらのドアが
開閉する装置を欲しいと言われました。

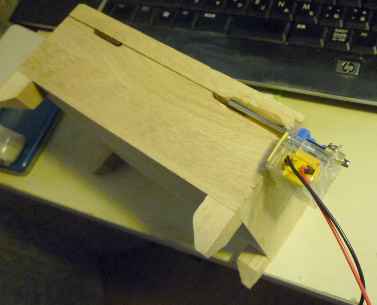

モーターで開閉出来るようになりました →
続いてコンピュータによる制御プログラムの開発です。

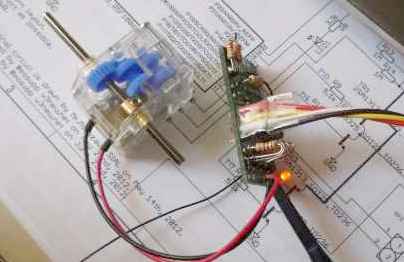

基板は
オルゴール
の基板がそのまま使えます。
スピーカーの代わりにモーターをつなげばＯＫ。
モーターの起動電流に及ばずモーターが起動しません。
原因はトランジスタのベースに入れた電流制限抵抗が大きいため
トランジスタを十分ドライブ出来なかったのです。
抵抗値を１ＫΩに下げたところモーターは動くようになりました。
-
オルゴールの基板でモーターの制御が出来ることが確認できました。
引き続き、拍手のエネルギーを電気信号に変え、
マイコンの起動ができるかどうかテストします。
|
